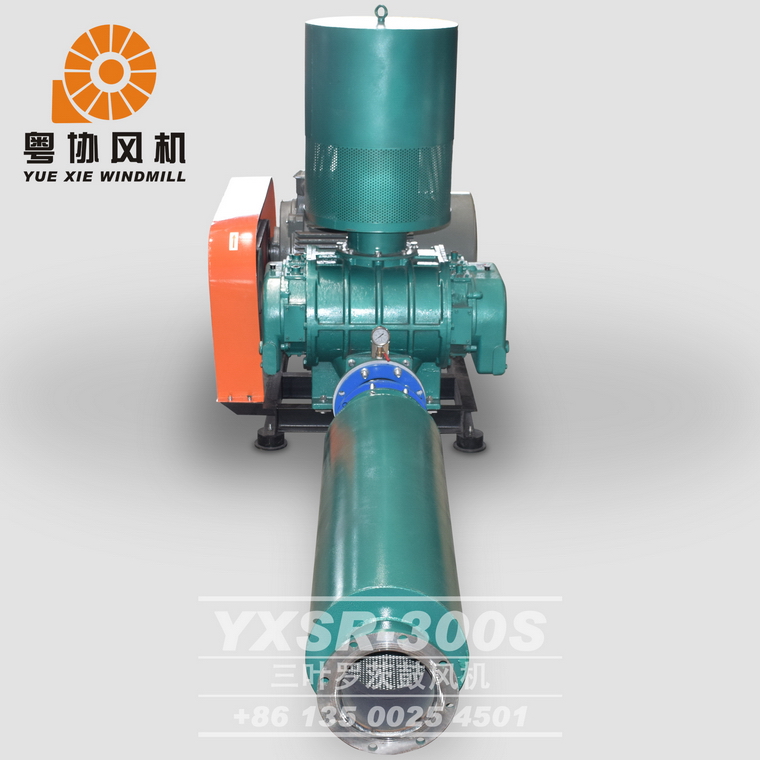

YXSR-300系列三叶罗茨鼓风机工作原理：

 罗茨风机通过机体内同步齿轮的作用，使两叶轮相对地呈反方向旋转，叶轮之间以及叶轮与机体之间皆具有适当的工作间隙。机壳材质HT200，叶轮在旋转过程中使进、排气口相互隔开，并无内缩地将气腔内的气体由进气腔推送至排气腔，达到鼓风的作用。

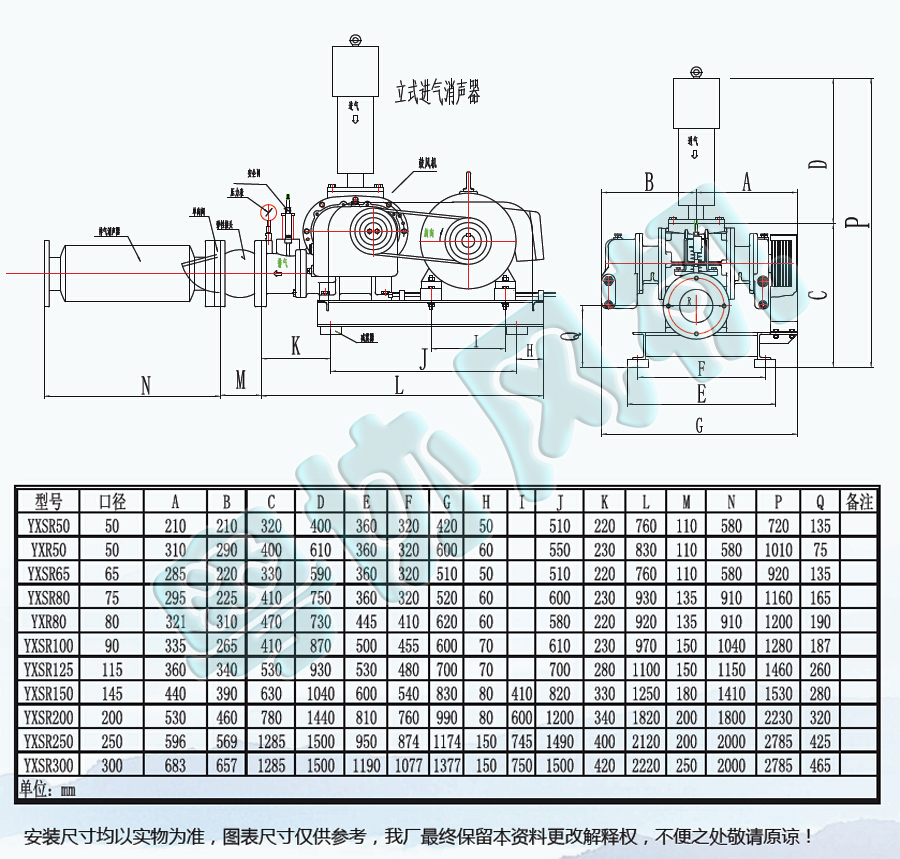

德协罗茨风机结构和工作原理的示意图





德协罗茨风机的应用范围：





德协罗茨风机的优点



德协罗茨风机核心部件：

1、德协罗茨风机叶轮



 叶轮通过数控设备高精加工，采用TH250高强度钢铸造而成，吸收了日本技术，设计出渐开线曲面，经大型数控加工中心加工而成,加工公差≤0.04mm，主轴与叶轮内孔进行加热工序，保证紧配合和主轴与风面同心，经动平衡校正，运转平稳。





2、德协罗茨风机同步齿轮



 同步齿轮的精磨齿面齿轮检测达到5级精度，采用合金钢20CrMnTi，齿面高频渗碳淬火处理后经磨齿制成，达到5级精度,硬度HRC62-65，保证运转平稳，工作寿命长。

 （注：齿轮新国标规定的13个精度等级中，0-2级为超精度级，3-5级为高精度级，6-9级为中等精度级，10-12级为低精度级。）

3、进口品牌轴承

 传动核心轴承采用瑞典SKF或德国FAG或曰本NSK轴承，工作寿命长。











德协风机的服务：



一：装配出厂前必须试机2小时；

出厂前试机：进行两小时通电试机，测量罗茨风机和电机的温升、噪音、电流、升压与流量，保证出厂产品品质合格。



二：严把质量关；

装配：在确保配件加工精度的基础上，装配关键是公差，其影响风机运转可靠及性能，德协风机的装配技术员具有十年以上经验，确保装配风机叶轮的公差在控制范围内，同时不能碰擦，将气体泄漏的流量控制在极低范围。
